Slide 31 de 42
Anotações:

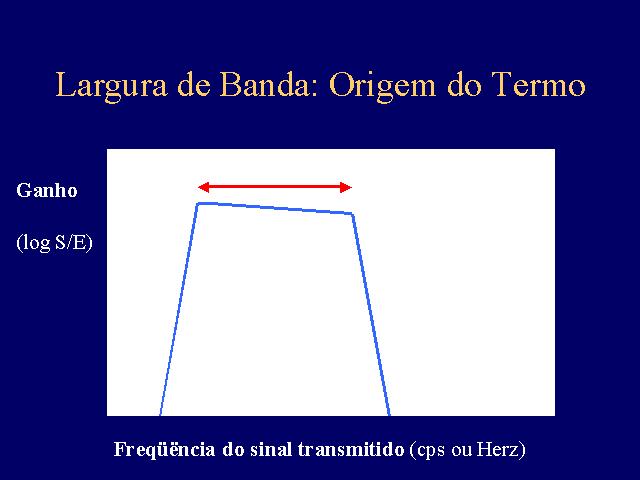

Quando se transmite um sinal alternado através de um sistema eletrönico, ele sofre perdas por atenuação devido aos elementos resistivos e capacitativos (ganho). O ganho é medido como o logaritmo da relação entre a intensidade média do sinal na saída do sistema, dividido pela intensidade média do sinal da entrada (unidade: decibéis, ou dB). O ganho é função da freqüência do sinal (freqüências muito baixas ou muito altas tëm perdas maiores): é a resposta de freqüência. As freqüëncias onde o ganho cai abaixo do ponto útil são chamadas de “pontos de corte”. A diferença entre os pontos de corte mínimo e máximo formam a banda de passagem do sinal. Este valor é a largura da banda. A largura da banda geralmente coincide com o valor do ponto de corte máximo (mas nem sempre). A velocidade da rede é diretamente proporcional a este ponto e há uma relação entre Hz e bps.
